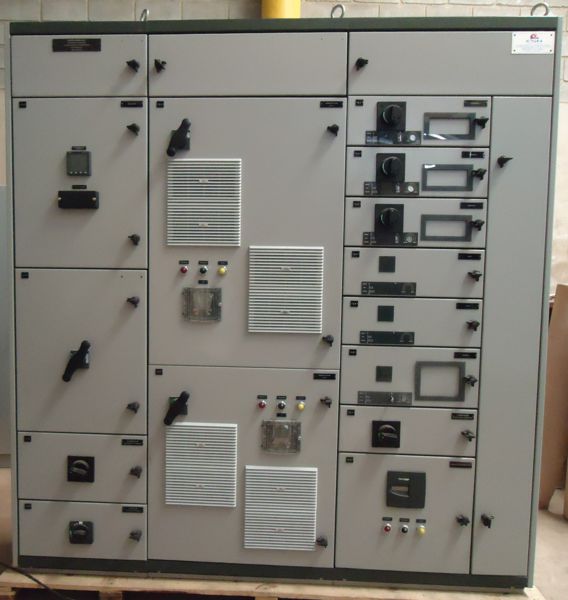

CCM's COMPARTIMENTADOS – GAVETAS FIXAS E/OU EXTRAÍVEIS

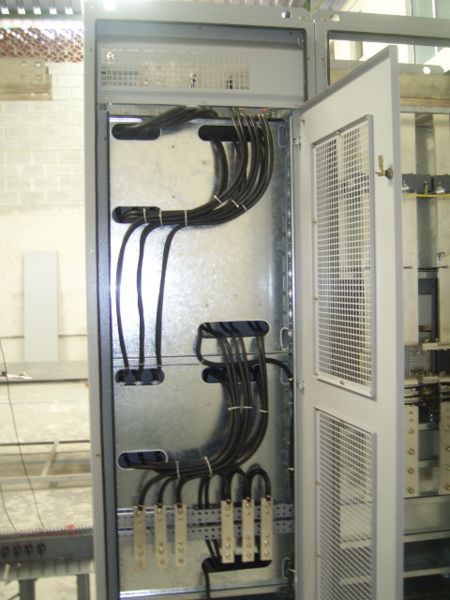

• CCM’s do tipo convencional ou inteligente. • Compartimentação:CCM totalmente compartimentado através de blindagens metálicas, entre colunas, barramento principal, barramentos secundários, compartimentos de gavetas, entrada e saída de cabos de força e controle.
• Barramento principal e barramento secundário dimensionado conforme demanda dos acionamentos.
• Compartimento de barras com isolamento adicional em policarbonato com pontos para termovisão.
• Porta de acesso independente para barramento de entrada e barramento de saída.

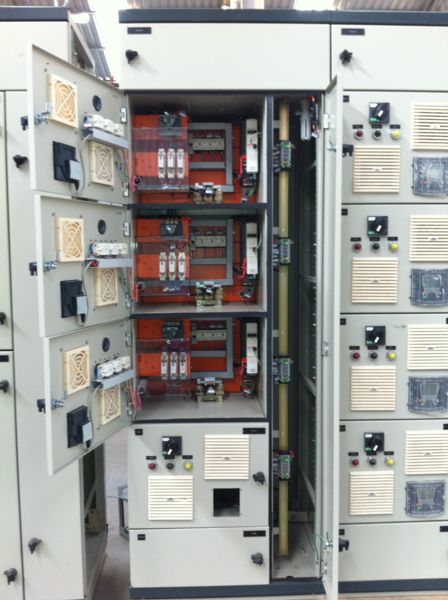

• Gavetas com porta solidária a coluna, e possibilidade de posições: Inserida, Teste, Extraída.
• Colocação da gaveta nas posições de extraída, teste e inserida com a porta da gaveta fechada, para atendimento a norma NR-10.
• Conectores de força de entrada e saída com capacidade até In = 400A.
• Conectores de controle com capacidade para até 10 contatos de comando.
• Dispositivo de inserção da gaveta com chave soquete haxagonal, através de eixo direcional com rosca infinita.
• Possibilidade de colocação de cadeado na posição gaveta extraivel, atraves de dispositivo de segurança, com a porta da gaveta fechada.
• Gavetas compartimentadas com dimensões de 175mm até 800mm.
• Dimensões por coluna 2340 x 800 x 600mm (A x L x P).
|
|
